Система SCR Weichai: полное руководство по обслуживанию, ремонту и запчастям
Система SCR Weichai (Selective Catalytic Reduction — селективное каталитическое восстановление) — это ключевая технология, которая позволяет современным дизельным двигателям Weichai соответствовать строгим экологическим стандартам Евро-IV, Евро-V и Евро-VI. Как официальный сервисный центр Weichai Power в Республике Беларусь, компания «Вестерн Технолоджиз» ежедневно работает с этой системой и знает все её сильные стороны и типичные проблемы. В этой статье мы подробно разберём, как устроена система SCR Weichai, почему она выходит из строя и как правильно её обслуживать.
Представьте ситуацию: техника работает в поле или на карьере, до конца смены ещё далеко, и вдруг на панели загорается жёлтый индикатор, а через несколько километров двигатель переходит в аварийный режим, теряет мощность, а потом и вовсе отказывается запускаться. Диагноз — ошибка системы SCR. И пока её не устранят, многотонная машина превращается в бесполезный металлолом стоимостью в миллионы рублей.
Знакомая картина? Для владельцев современной спецтехники с двигателями Weichai стандарта Евро-IV и выше — это уже не экзотика, а суровая реальность. Подробнее об официальных рекомендациях завода можно узнать на сайте Weichai Power.
Схема работы системы SCR Weichai на двигателях WP7, WP10 и WP12
Что такое система SCR Weichai и зачем она нужна дизелю
Чтобы понять, почему система SCR Weichai так капризна, нужно разобраться, какую задачу она решает. Всё началось в 1970-е годы, когда в европейских и американских городах от выхлопа грузовиков стоял такой смог, что дети в школах сидели по домам. Главными виновниками оказались оксиды азота (NOₓ) — они вызывают кислотные дожди, уничтожающие леса, и фотохимический смог.
Дизельный двигатель устроен так, что работает на обеднённой смеси с избытком кислорода. Классический трёхкомпонентный катализатор, как на бензиновых моторах, здесь не работает — ему нужен строгий стехиометрический состав смеси. Поэтому инженерам пришлось искать другой путь. Им стало селективное каталитическое восстановление (SCR — Selective Catalytic Reduction). Подробнее о принципе работы технологии можно прочитать в статье на Википедии.
Суть технологии: в поток отработавших газов перед катализатором впрыскивается водный раствор мочевины (тот самый AdBlue). При температуре около 200 °C мочевина распадается на аммиак (NH₃) и углекислый газ (CO₂), а затем в катализаторе аммиак вступает в реакцию с оксидами азота.
4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O
Результат: токсичные оксиды азота превращаются в безвредный атмосферный азот и водяной пар. Эффективность системы SCR Weichai достигает 95%.
Главное преимущество системы SCR Weichai перед альтернативой (системой EGR) — она позволяет не «душить» сам двигатель. Мотор работает в оптимальных режимах, с максимальной эффективностью и ресурсом, а очистка происходит уже «на выходе». Именно поэтому SCR-система Weichai стала стандартом для всех современных дизельных систем: BlueTec (Mercedes), BlueHDi (PSA), SCR-TDI (VAG) и, конечно, для двигателей Weichai.
Из чего состоит система SCR Weichai: компоненты и их назначение
На двигателях Weichai стандарта Евро-IV и выше (включая популярные модели WP7.270E51, WP7.300E51 и WP12.430E50) система SCR Weichai — это не один узел, а сложный комплекс компонентов. Вот её основные элементы:
| Компонент системы SCR Weichai | Назначение | Особенности Weichai |
|---|---|---|
| Блок управления EDC17 | Рассчитывает дозу впрыска мочевины на основе режима работы двигателя, температуры ОГ и показаний NOx-сенсоров | Интегрирован в общую систему управления двигателем Weichai |
| Насос мочевины | Насос плунжерного типа с бесщёточным двигателем постоянного тока. Создаёт и поддерживает стабильное системное давление 8.5–9.0 бар для качественного распыла реагента. После остановки двигателя принудительно откачивает мочевину из трубопроводов обратно в бак, защищая их от разрывов зимой. | После остановки двигателя принудительно откачивает мочевину из трубопроводов обратно в бак, защищая их от разрывов зимой. |
| Форсунка впрыска | Дозирует подачу мочевины в поток ОГ по сигналу ШИМ от ЭБУ | Управляется электромагнитной катушкой; в покое закрыта пружиной |
| Бак мочевины | Хранение раствора AdBlue. Оснащён датчиком уровня, температуры и системой вентиляции | Имеет встроенный подогрев для работы при отрицательных температурах |
| Каталитический нейтрализатор SCR | Сотообразный керамический элемент с покрытием из цеолита меди. Здесь происходит реакция восстановления NOₓ | Самый дорогой компонент. Рабочая температура химической реакции восстановления составляет строго от 200 °C до 450 °C. |
| Датчик NOₓ | Устанавливается за катализатором. Измеряет остаточное содержание NOₓ в ОГ для контроля эффективности | Самый «капризный» элемент — выходит из строя от перегрева и загрязнения |
| Датчик температуры ОГ | Контролирует температуру перед катализатором для определения момента начала впрыска | Без его сигнала впрыск мочевины не начнётся |
Все эти компоненты системы SCR Weichai работают в связке. Если выходит из строя один — «сыпется» вся система, и двигатель уходит в аварийный режим. Подробнее о том, как проявляется потеря мощности и какие ещё причины могут быть, читайте в нашей статье «Почему двигатель теряет мощность под нагрузкой».
Как работает система SCR Weichai: пошаговый алгоритм
Многие механики и владельцы техники представляют работу SCR-системы Weichai примитивно: «налили мочевину — она как-то сама очистила выхлоп». На самом деле это сложный управляемый процесс, завязанный на множество условий.
Шаг 1. Запуск двигателя
Блок управления опрашивает температурные датчики. Если мочевина замёрзла (а она замерзает уже при −11 °C), включается подогрев бака и трубопроводов. Система SCR Weichai ждёт, пока температура раствора станет нормальной.
Шаг 2. Прогрев катализатора
Катализатор системы SCR Weichai начинает работать только при температуре от 200 °C. Пока выхлоп холодный (на холостом ходу, при коротких поездках зимой), впрыск мочевины не включается — он просто бесполезен и ведёт к образованию кристаллов.
Шаг 3. Активная фаза
Насос подает мочевину под давлением 8.5–9.0 бар к дозирующей форсунке. ЭБУ открывает форсунку импульсами ШИМ, реагент впрыскивается в поток отработавших газов, проходя процесс термического гидролиза (распадается на аммиак и углекислый газ).
Шаг 4. Обратная связь
Датчик NOₓ за катализатором постоянно измеряет остаточную концентрацию оксидов азота. На основе этих данных ЭБУ корректирует дозировку — увеличивает или уменьшает подачу мочевины.
Шаг 5. Остановка двигателя
После выключения зажигания насос системы SCR Weichai обязан откачать всю мочевину из трубопроводов обратно в бак. Если этого не сделать — оставшийся раствор кристаллизуется и забьёт форсунку.
Система SCR Weichai не работает одна: связь с DOC, DPF и EGR
Система SCR Weichai — это лишь одно звено в цепочке очистки выхлопа. Её эффективность напрямую зависит от состояния соседних узлов. Если «сосед» болеет — SCR-система Weichai тоже будет работать некорректно.
Для новейших моторов Weichai Евро-6:
| Соседний узел | Как влияет на систему SCR Weichai |
|---|---|
| DOC (окислительный катализатор) | Стоит первым по ходу выхлопа. Окисляет CO и HC, подготавливает выхлоп для SCR. Если DOC «умер» — на систему SCR Weichai поступает неправильно подготовленный газ |
| DPF (сажевый фильтр) | Во время регенерации температура выхлопа резко растёт. SCR-система Weichai должна корректировать дозировку AdBlue под эти условия. Забитый DPF ломает всю логику работы SCR |
| EGR (рециркуляция ОГ) | Снижает образование NOₓ в цилиндрах. Неисправный EGR увеличивает концентрацию NOₓ на входе в SCR — система вынуждена лить больше мочевины, катализатор перегружается и быстрее деградирует |
| Турбокомпрессор | Определяет массовый расход воздуха, от которого ЭБУ рассчитывает дозу мочевины. Неисправная турбина = некорректные расчёты = перерасход AdBlue или недостаточная очистка |
Подробнее о том, как мы проводим комплексную диагностику, читайте в статье «Ремонт двигателя Weichai — диагностика, восстановление и капитальный ремонт».
Типичные неисправности системы SCR Weichai: коды ошибок и симптомы
Система SCR Weichai достаточно надёжна в идеальных условиях. Но в реальной эксплуатации — с морозами, пылью, некачественным топливом и короткими поездками — она становится уязвимой. Вот самые частые проблемы, с которыми мы сталкиваемся в сервисе:
| Код OBD-II (P-код) | Код J1939 (SPN / FMI) | Что означает неисправность | Последствия для техники |
|---|---|---|---|
| P20EE | SPN 3110 / FMI 11 | Низкая эффективность системы SCR (катализатора) | Включение лампы MIL, падение эффективности очистки, запуск таймера аварийного режима. |
| P2200, P2201 | SPN 3216 / FMI 3, 4, 5 | Обрыв цепи, КЗ или недостоверный сигнал входного датчика NOx | Блокировка точного расчета впрыска AdBlue, переход в режим фиксированного дозирования. |
| P229E | SPN 3226 / FMI 12 | Внутренний программный отказ (ошибка контроллера) выходного датчика NOx | Аварийный режим, ограничение крутящего момента двигателем через заданный промежуток времени. |
| P20E8 | SPN 4334 / FMI 18 | Низкое давление в контуре подачи мочевины (AdBlue) | Завоздушивание системы, критический малый уровень реагента в баке или забитый фильтр насоса. |
| P20E9 | SPN 4334 / FMI 16 | Слишком высокое давление в контуре подачи мочевины | Аварийное отключение насосного модуля для предотвращения разрыва магистралей. |
| — | SPN 5394 / FMI 7 | Ошибка дозирования: механическое заклинивание форсунки в закрытом положении | Прекращение подачи AdBlue, лавинообразное падение эффективности катализатора. |
Косвенные признаки неисправности системы SCR Weichai, которые нельзя игнорировать
Ещё до появления ошибок на панели можно заметить тревожные симптомы:
- Повышенный расход AdBlue — система SCR Weichai пытается компенсировать снижение эффективности катализатора увеличением дозировки.
- Запах аммиака возле техники — свидетельствует о так называемом «проскоке» NH₃. Это происходит, когда форсунка переливает реагент, либо внутренняя структура катализатора разрушена и не способна обеспечить реакцию восстановления.
- Белые кристаллы на выхлопной трубе и вокруг форсунки — наличие твердого белого налета вокруг форсунки или в приемной трубе глушителя означает использование некачественной мочевины с нарушенной плотностью, либо слишком низкую температуру выхлопных газов (например, при затяжной работе на холостом ходу).
- Потеря мощности или переход в аварийный режим (ограничение оборотов до 1000 об/мин).
- Рост расхода топлива — часто из-за учащённых попыток регенерации DPF, которые «тянут» за собой SCR.
Обратный отсчёт (Countdown) — критический симптом
Самое неприятное — это система «обратного отсчёта». На панели появляется сообщение типа «Аварийный режим через 10 часов» или «Ограничение через 500 км». Если за указанное время неисправность не устранена и счетчик обнуляется, система активирует жесткое ограничение крутящего момента (до 50%) и фиксирует максимальные обороты двигателя на отметке 1000–1200 об/мин. Двигатель не заблокируется намертво (чтобы технику можно было эвакуировать своим ходом), но выполнять рабочие операции в карьере или на трассе машина больше не сможет.
Главный враг системы SCR Weichai в Беларуси — замерзание мочевины
Типичный сценарий поломки системы SCR Weichai: техника ночует на объекте при −15 °C. Утром водитель запускает двигатель. Подогрев бака растапливает только часть «разбавленного» контура, а основная масса нерастворённой мочевины остаётся на дне бака в виде плотных кристаллов.
Последствие №1: падение эффективности
«Разбавленный» состав имеет гораздо меньшую концентрацию мочевины. Для достижения нужной степени очистки система SCR Weichai вынуждена лить его в 2–3 раза больше. Расход AdBlue растёт, а реальная эффективность нейтрализации падает.
Последствие №2: механические повреждения
Если не прогреть весь объём бака, кристаллы нерастворённой мочевины попадут в систему, что приводит к закупорке патрубков, ускоренному износу плунжера насоса и засорению сопла дозирующей форсунки
Последствие №3: кристаллизация в трубопроводах
Если после остановки двигателя насос не успел откачать мочевину обратно в бак, реагент застынет прямо в трубках. При следующем запуске форсунка системы SCR окажется «намертво» забита пробкой
✅ Что делать, если мочевина в системе SCR Weichai замёрзла
- Обеспечить полный прогрев бака до оттаивания содержимого.
- Проверить плотность состава ареометром (рефрактометром). Норма — 1087–1093 кг/м³.
- При несоответствии плотности — полностью слить осадок, промыть бак теплой дистиллированной водой и заправить свежий, сертифицированный AdBlue.
Экспертная позиция сервисного центра «Вестерн Технолоджиз» по обслуживанию системы SCR Weichai
Как официальный дилер и сервисный центр Weichai Power в Республике Беларусь, мы видим одни и те же грабли, на которые наступают владельцы техники. Вот наши ключевые рекомендации по обслуживанию системы SCR Weichai:

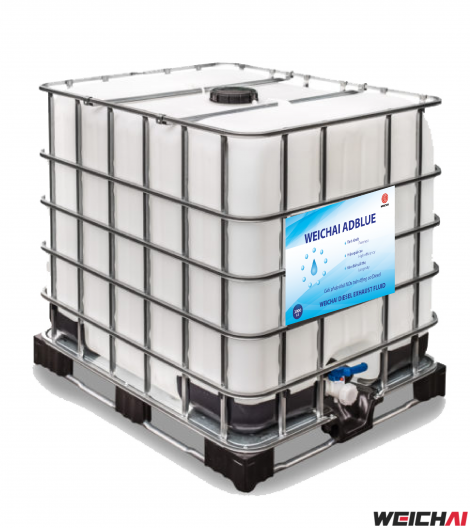

- Используйте только сертифицированный AdBlue стандарта ISO 22241. Контрафакт быстро отравляет катализатор и выводит из строя прецизионную форсунку.
- Не допускайте опустошения бака, чтобы насосный модуль не затягивал со дна шлам и воздух.
- Перед зимой проверяйте контур подогрева бака и исправность нагревательных элементов трубок.
- Не игнорируйте ошибки. Если загорелся Check Engine с кодами датчиков NOx или ошибкой эффективности 311 (P20EE) — сразу обращайтесь на диагностику, не дожидаясь блокировки по ограничению крутящего момента
- Используйте только оригинальные запчасти. Как отличить оригинал Weichai от подделки, мы подробно рассказывали в статье «Как отличить оригинальные запчасти Weichai от подделки».
Отдельно надо сказать про «программное отключение» системы SCR Weichai. Мы, как официальный сервисный центр, строго придерживаемся заводских стандартов и не выполняем работы по программному «глушению» экологии, так как это нарушает экологическое законодательство и автоматически аннулирует заводскую гарантию на двигатель. Мы предлагаем альтернативу — квалифицированный ремонт с полным сохранением ресурса систем.
Как мы ремонтируем систему SCR Weichai в «Вестерн Технолоджиз»
Наши специалисты проводят диагностику по строгому алгоритму:
-
- Повышенный расход мочевины (более 8–10% от расхода ДТ)
При норме в 3–5%, избыточный расход проверяется через принудительный тест впрыска сканером (дозирующий модуль извлекается из выхлопной трубы, но остается подключенным к магистрали):-
- Сплошная струя: Если мочевина бьет непрерывной струей без импульсов — игла форсунки зависла в открытом положении. Компонент подлежит замене.
- Нормальный распыл: Раствор должен выходить через распылительные отверстия в виде четкого мелкодисперсного факела с характерным звуком работы соленоида. Если после отключения теста форсунка продолжает «капать» — нарушена герметичность седла, требуется замена.
-
- Пониженный расход или отсутствие впрыска
Мы считываем коды DTC и проверяем текущую температуру выхлопных газов перед катализатором. Пока выхлопной тракт не прогреется выше 200 °C, ЭБУ физически не подаст команду на впрыск — это штатный алгоритм защиты, а не поломка насоса. Также проверяются питающие магистрали на предмет подсоса воздуха или заломов. - Ошибка набора давления в магистрали (Pressure build-up failure)
Когда система не может выйти на стабильные рабочие 8.5–9.0 бар, наши инженеры проверяют работоспособность нагревательных элементов насосного модуля и реле подогрева, проверяют жгуты проводки на отсутствие переполюсовки и оценивают чистоту сетчатого фильтра блока подачи. - Низкая эффективность конверсии NOx
Если датчик NOx фиксирует превышение выбросов на выходе, мы проверяем концентрацию мочевины рефрактометром (строго 32.5%), оцениваем герметичность стыков глушителя (для исключения подсоса чистого воздуха к датчику) и проверяем соты каталитического блока на предмет закоксовывания моторным маслом из-за неисправности турбокомпрессора или износа ЦПГ.
- Повышенный расход мочевины (более 8–10% от расхода ДТ)
Если вы заметили, что из выхлопной трубы вашей техники идёт дым необычного цвета — это может быть признаком проблем не только с фильтрацией, но и с системой SCR Weichai. Подробнее об этом в статье «Цвет дыма из выхлопной трубы: причины и последствия».
Профессиональная диагностика системы SCR: разбор сложных случаев
Наши инженеры при диагностике систем SCR на двигателях Weichai используют строгий алгоритм, основанный на официальных ремонтных мануалах завода-изготовителя. Вот как мы выявляем скрытые проблемы, которые не всегда видны при поверхностном осмотре и часто приводят к ошибочной замене дорогих узлов.
1. Повышенный расход мочевины (более 8–10% от расхода топлива)
- Сплошная струя: если мочевина льется непрерывной струей без импульсов, игла форсунки зависла в открытом положении. Компонент подлежит замене.
- Нормальный распыл: раствор должен выходить через распылительные отверстия в виде четкого мелкодисперсного факела с характерным звуком работы соленоида. Если после принудительной остановки теста сопло форсунки продолжает «капать» — нарушена герметичность седла, элемент необходимо заменить.
- Кристаллизация: если в смесительном патрубке или SCR-боксе обнаружены твердые наросты, проблема кроется в нарушении факела распыла форсунки или использовании некачественного реагента.
2. Пониженный расход или полное отсутствие впрыска
- Считываем коды ошибок (DTC) и проверяем температуру выхлопных газов перед катализатором. Пока датчик температуры ОГ не зафиксирует нагрев более 200 °C, ЭБУ физически не подаст команду на впрыск — это штатный алгоритм защиты, а не поломка.
- Проверяем питающие и обратные магистрали на перегибы, заломы и герметичность соединений.
- Проводим тест производительности насоса на выходе. Если реагент не поступает — проверяем сетчатый фильтр всасывающего патрубка на предмет засорения.
3. Ошибка набора давления в магистрали (Pressure build-up failure)
- В зимний период в первую очередь проверяем контуры подогрева: реле, резистивный нагреватель бака и термоэлементы магистралей подачи.
- Проверяем жгуты моторной проводки на отсутствие перепрессовки или окисления контактов в разъемах.
- Проверяем реальный уровень жидкости в баке и исправность комбинированного датчика уровня/температуры AdBlue.
4. Низкая эффективность конверсии NOx
- Герметичность выхлопного тракта (подсос чистого атмосферного воздуха искажает показания датчика).
- Плотность и концентрацию мочевины с помощью рефрактометра (норма строго 32.5%). Если в бак доливали воду, химическая реакция восстановления будет неполной.
- Состояние цеолитового напыления сот катализатора SCR на предмет запекания моторного масла из-за неисправности турбокомпрессора или критического износа ЦПГ.
Важное правило по концентрации мочевины
Если в ходе экспертизы выявляется, что кристаллизация и выход из строя компонентов произошли из-за разбавления реагента водой или заправки фальсификата, заводской гарантийный ремонт становится невозможным. Клиенту приходится оплачивать замену форсунки или SCR-бокса самостоятельно.
Именно такой пошаговый подход позволяет нам в «Вестерн Технолоджиз» избегать «метода тыка» и менять только те детали, которые действительно вышли из строя, экономя время и деньги наших клиентов.
30 лет опыта, который работает на вас
Техника меняется. Если в конце 90-х годов мы имели дело с простыми механическими ТНВД, то сегодня на двигателях Weichai WP7, WP10, WP12 стоят сложные электронно-управляемые системы Common Rail и многокомпонентные экологические модули SCR. Но одно остаётся прежним: чтобы мотор служил долго, ему нужны квалифицированные руки и оригинальные расходные материалы.
Компания «Вестерн Технолоджиз» работает на рынке спецтехники с 1997 года. Мы прошли всю технологическую эволюцию дизельных систем. Обладая 29-летним опытом и официальным статусом сервисного центра Weichai Power, мы знаем об этих моторах абсолютно всё.
Не ждите, пока система SCR Weichai «накроет» технику в поле. Плановое обслуживание и своевременная диагностика — это в 10 раз дешевле, чем замена катализатора или насоса. А с подбором запчастей и ремонтом мы поможем.
